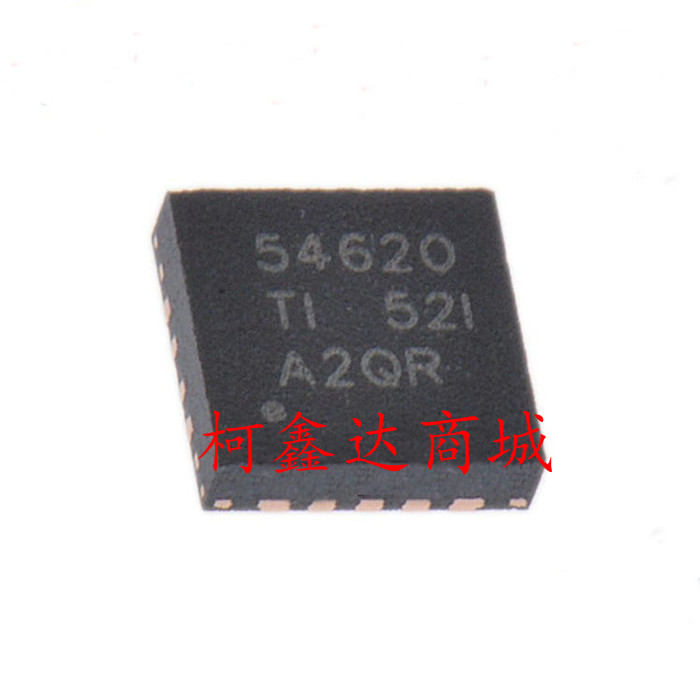

TPS54620RGYR产品详细规格
|
|
|
文档
|
TPS54620EVM-374: 3.3V @ 6A, 8 ~ 17 Vin
|
|
Rohs
|
Lead free / RoHS Compliant
|
|
标准包装
|
3,000
|
|
型
|
Step-Down (Buck)
|
|
Output 型
|
Adjustable
|
|
输出数
|
1
|
|
Voltage - 输出功率
|
0.8 V ~ 15 V
|
|
Voltage - 输入
|
4.5 V ~ 17 V
|
|
PWM 型
|
Current Mode
|
|
频率 - 开关
|
200kHz ~ 1.6MHz
|
|
Current - 输出功率
|
6A
|
|
同步整流
|
Yes
|
|
操作温度
|
-40°C ~ 150°C
|
|
安装类型
|
Surface Mount
|
|
包/盒
|
14-VFQFN Exposed Pad
|
|
包装材料
|
Tape & Reel (TR)
|
|
供应商器件封装
|
14-VQFN Exposed Pad (3.5x3.5)
|
|
包装
|
14VQFN EP
|
|
类型
|
Step Down
|
|
输出数
|
1
|
|
输出电压
|
0.8 to 15 V
|
|
最大输出电流
|
6 A
|
|
工作电源电压
|
1.6 to 17 V
|
|
最小输入电压
|
1.6 V
|
|
最大输入电压
|
17 V
|
|
开关频率
|
160 to 1760 kHz
|
|
工作温度
|
-40 to 150 °C
|
|
安装
|
Surface Mount
|
|
标准包装
|
Cut Tape
|
|
标准包装
|
Tape & Reel
|
|
开关频率
|
160 to 1760
|
|
输出类型
|
Adjustable
|
|
包装宽度
|
3.65(Max)
|
|
PCB
|
14
|
|
最小输入电压
|
1.6
|
|
欧盟RoHS指令
|
Compliant
|
|
开关稳压器
|
Yes
|
|
最低工作温度
|
-40
|
|
供应商封装形式
|
VQFN EP
|
|
标准包装名称
|
QFN
|
|
最高工作温度
|
150
|
|
包装长度
|
3.65(Max)
|
|
引脚数
|
14
|
|
包装高度
|
0.95(Max)
|
|
输出电压
|
0.8 to 15
|
|
封装
|
Tape and Reel
|
|
最大输出电流
|
6
|
|
最大输入电压
|
17
|
|
铅形状
|
No Lead
|
|
同步整流器
|
Yes
|
|
安装类型
|
Surface Mount
|
|
频率 - 开关
|
200kHz ~ 1.6MHz
|
|
供应商设备封装
|
14-VQFN (3.5x3.5)
|
|
电压 - 输出
|
0.8 V ~ 15 V
|
|
电流 - 输出
|
6A
|
|
PWM型
|
Current Mode
|
|
其他名称
|
296-24554-2
|
|
电压 - 电压
|
4.5 V ~ 17 V
|
|
封装/外壳
|
14-VFQFN Exposed Pad
|
|
RoHS指令
|
Lead free / RoHS Compliant
|
|
最大输入电压
|
17 V
|
|
产品种类
|
Voltage Regulators - Switching Regulators
|
|
输出电流
|
6 A
|
|
工厂包装数量
|
3000
|
|
系列
|
TPS54620
|
|
单位重量
|
0.001136 oz
|
|
宽度
|
3.5 mm
|
|
安装风格
|
SMD/SMT
|
|
封装/外壳
|
QFN-14
|
|
最高工作温度
|
+ 150 C
|
|
最低工作温度
|
- 40 C
|
|
RoHS
|
RoHS Compliant
|
|
输入电压最小
|
1.6 V
|
|
工作温度范围
|
-40C to 150C
|
|
包装类型
|
VQFN EP
|
|
开关频率
|
1440 TO 1760 KHz
|
|
工作温度分类
|
Automotive
|
|
隔离电压
|
Not Required V
|
|
输入电压（最小值）
|
1.6 V
|
|
直流到直流转换器类型
|
Step Down
|
|
弧度硬化
|
No
|
|
输入电压
|
17 V
|
|
Primary Input Voltage
|
:17V
|
|
No. of Outputs
|
:1
|
|
No. of Pins
|
:14
|
|
Operating Temperature Min
|
:-40°C
|
|
Operating Temperature Max
|
:150°C
|
|
MSL
|
:MSL 2 - 1 year
|
|
Weight (kg)
|
0
|
|
Tariff No.
|
85423990
|
|
usewith
|
TPS54620EVM-374
|
