现在电路已经全部全新改款
参数输入电压原来的3.3-30V改为4.5-30V
性能更稳定
模块简介：
高效率的自动升降压稳压器，带电压显示，输入支持到4.5~30V，输出0.5V~33V可调。高级铝壳，最高效率高达91%效率，拥有过热保护，并有显示提示。应用范围广泛升压与降压无缝自动切换，输入电压可以高于也可以低于输出电压，即输入电压变化，输出电压保持不变，如使用到汽车上，可以将电压稳压到12V。

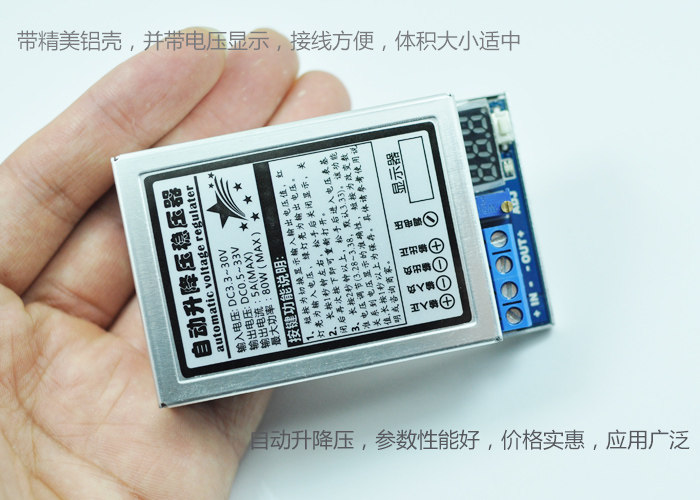

提醒，图是原来拍的，现在标签贴纸，输入电压是DC4.5-30V
模块参数：
输入电压：DC 4.5~30V 请勿正负极接反，或者会损坏
输出电压：DC 0.5~33V
最大输出电流：5A
最大输出功率：80W 长时间连续工作请加强散热，最好留一定的余量

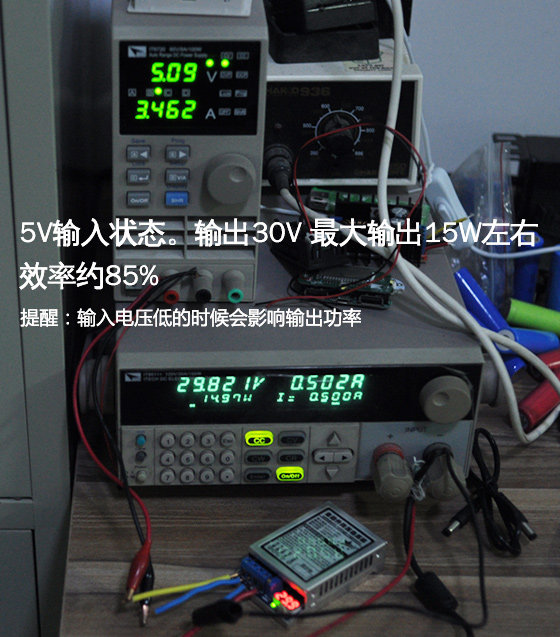

转换效率：91%（12V输入，19V输出 2A时测得）
模块尺寸：78*48*22mm(长宽厚)
注意：这个模块是稳压模块，不带恒流功能，没法输出直接接电池或者LED（就是输出不能直接接电池，如带电池本身带充电电路可以接，比如冲充电宝，LED如果本身带驱动就没有问题，）。
模块使用必须符合功率和电压参数，并必须遵循能量守恒定律，否则是用不了，也会容易坏，建议确定好使用场合和环境，在决定购买，谢谢！
按键功能详述：
1、快速按下并松手(按下持续时间小于0.5秒)，为切换显示输入与输出电压，当指示灯为红色时显示的是输入端的电压，当指示灯为绿色时显示的是输出端的电压。
2、按下此按键约1秒~2秒钟，松手后关闭显示器，然后再次按下按键就重新打开显示 。
3、按下此按键持续时间大于2秒钟，松手后进入电压显示基准参考电压设置，此时默认显示3.33并且红灯闪烁，代表正在较准的是输入端的基准，快速短按按键改变数值，数值范围3.28~3.38。调到合适值后长按按键1秒以上，松手后进入输出端的电压基准设定，此时绿灯闪烁，短按按键改变数值，调到合适值后长按按键1秒以上，保存设定的基准参考电压并返回正常显示。（提示：当显示的电压低于实际电压时调大参考电压，当显示电压高于实际电压时调小参考电压）

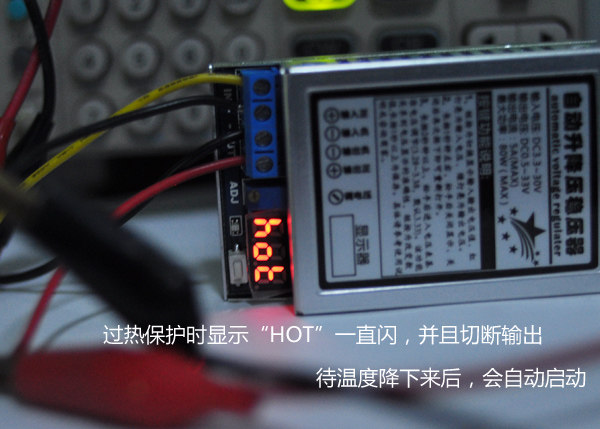

提醒：电源模块工作是肯定会发热的，此模块自然散热工作功率在60W左右，如长时间稳定工作80W，需要做适当的加强散热，否则会过热保护。电流大的情况下，会有电感可能发出声音，此为正常现象。
