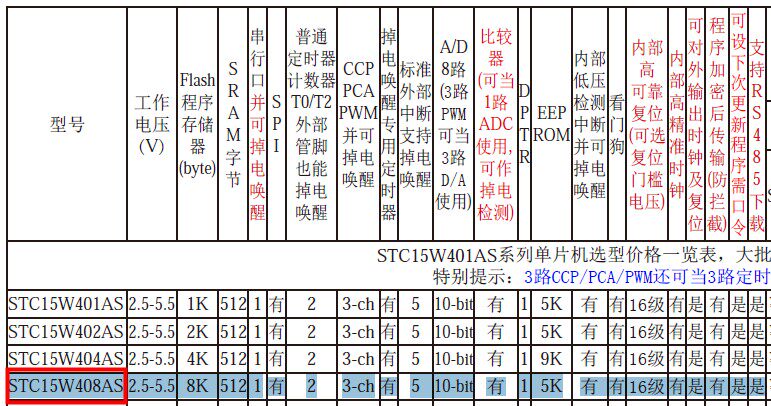

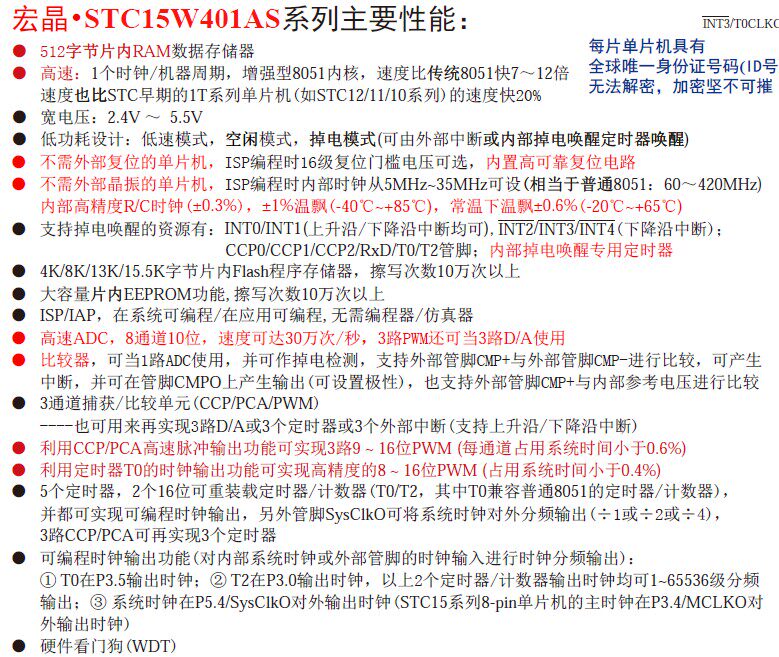

STC15W408AS系列单片机简介：
1）增强8051CPU，1T，单时钟／机器周期，速度比普通8051快7-12倍，比STC12系列快20%；
2）宽工作电压：
STC15W408AS系列工作电压：5.5V-2.4V
3）4K/8K/10K/12K/13K 字节片内Flash程序存储器，擦写次数10万次以上
4）片内集成512字节的SRAM
5）有片内EEPROM功能，擦写次数10万次以上
6）ISP/IAP，在系统可编程／在应用可编程，无需编程器/仿真器
7）8通道1O位高速ADC，速度可选30万次/秒，3路PWM还可当3路DA使用
8）共3通道捕获/比较单元(CCP/PWM/PCA),也可用来在实现3个定时器或3个外部中断（支持上升沿/下降沿中断）或3路D/A
9）内部高可靠复位，8级可选复位门槛电压，可彻底省掉外部复位电路
10）内部高精度R/C时钟，±1%温飘(-40℃- +85℃)，常温、温飘千分之5，内部时钟从5MHz-35MHz可选(5.5296MHz/11.0592MHz/22.1184MHz/33.1776MHz)

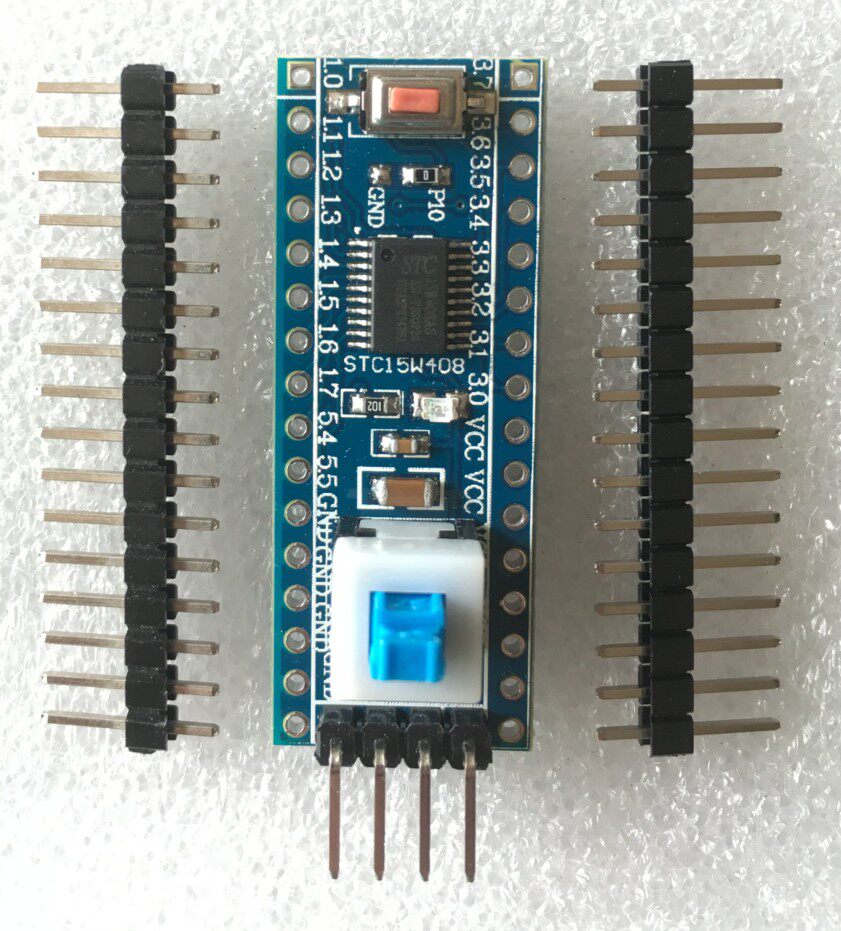

核心板特点：

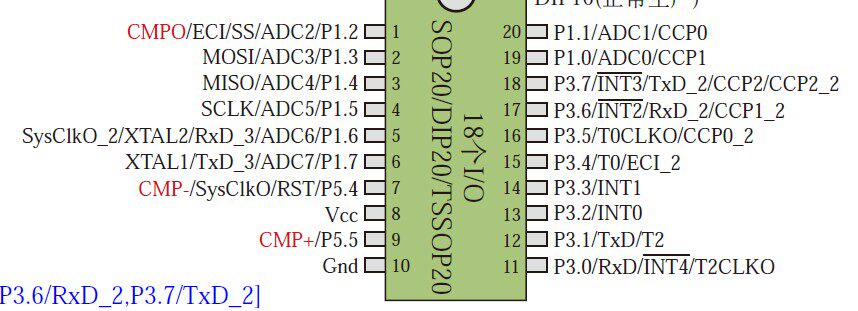

1、本核心板采用的是STC15W408AS-TSSOP20封装芯片，体积小巧。
2、核心板自带电源开关，中断按键，LED灯，预留4针TTL串口下载接口，可以配套本店的USBTTL小板使用。
3、led灯也可以做电源指示灯，只需要把电阻焊接到GND端即可！（默认焊接LED是接P10）
4、引出6路VCC,GND，极大方便扩展使用！
5、PCB尺寸：40.5*15mm；
6、引出所有IO口，2.54的整数倍间距插针接口，方便焊接在洞洞板上使用！
提供PDF原理图，测试例程~！！
核心板预烧写led灯闪烁程序，收货后只需上电就可以判断核心板是否正常工作！
发货清单：
核心板 1个
插针 16P 2个
静电袋 1个
